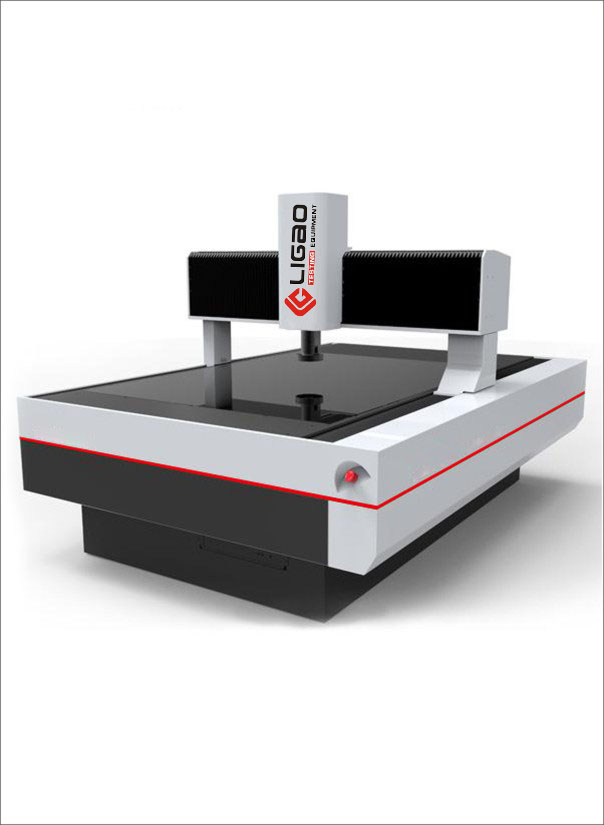

HF-8060-DCC 手動二次元影像測量儀
一、影像儀特性
1、匯集精密機械，測控系統，軟件算法，光學設計，多領域技術；
2、在模切背光模組，光電，線路板，膠框、蝕刻、等大行程測量廣泛運用；
3、更實現批量一體化精準測量，恒久如一，擁有完美測量方案；
4、其精度高、速度快、性能穩定為行業巨霸。
二、二、精密機械、主要特點
1、精密移動橋式結構，高精度花崗石底座，立柱，保證機器長期穩定性。
2、采用日本THK研磨級滾珠螺桿和THK精密線性導軌，
3、松下高性能伺服馬達全閉環控制，高速，無間隙，靈敏可靠，定位，運動精度高。
4、美國TEO高分辨率650線彩色攝像機,保證擁有高品質的測量畫面，快速測量速率。
5、自動對焦，連續變倍鏡頭，自動變倍鏡頭（選配）,改變倍率不需重選取比例尺。
6、英國雷尼紹精密光學尺0.0005mm。
三、主要技術參數
|
型 號 |
HF-8060-DCC |
|
|
行 程 |
800*600*200 |
|
|
外形尺寸 |
1680*1280*1380 |
|
|
工作臺大小mm |
1680*840 |
|
|
重 量 |
1700 kg |
|
|
承 重 |
60kg |
|
|
測量精度 |
XY（3.5 + L / 200）μm **Z軸精度：5μm |
|
|
光柵尺分辨率 |
1μm |
|
|
導 軌 |
臺灣上銀 P級 |
|
|
攝像機 |
美國TEO彩色工業級高清CCD |
|
|
光源 |
輪廓光 |
白色LED，亮度連續可調 |
|
表面光 |
白色LED，亮度連續可調 |
|
|
光學鏡頭 |
手動連續變倍及電子卡位鏡頭（選配） |
|
|
放大倍率*** |
光學放大倍率：0.7-4.5倍 影像放大倍率：30-225倍 |
|
|
工作距離 |
90 mm |
|
|
軟 件 |
DL測量軟件（DL自動版） |
|
|
運動控制 |
自動控制 |
|
|
電 源 |
220 V ± 10% ，50 Hz（用電設備要求接地可靠：接地電阻小于4歐姆） |
|
